三菱IGBT模块 _【高压IGBT模块 (HVIGBT)】
2020-08-10浏览量：2066

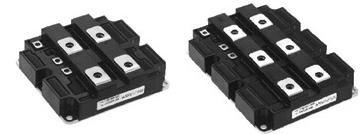

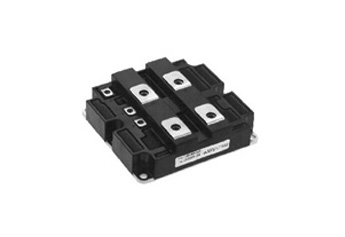

三菱IGBT模块 _【高压IGBT模块 (HVIGBT)】
性能特点
基板：有Cu和AlSiC两种
额定电压：从1700V到6500V
额定电流：从200A到2400A
绝缘电压：从4.0kVrms到10.2kVrms
H系列：采用平板型IGBT硅片，其可靠性已得到业界公认
N系列：采用 CSTBTTM硅片，进一步降低损耗，缩小体积
N系列B型：采用 CSTBTTM硅片，封装与H系列兼容
R系列：封装尺寸与 H 系列兼容;额定电流提升到1500A；高短路鲁棒性设计；运行温度范围由-40~125°C 扩大到-50~ 150° C；最小存贮温度由-40℃扩展到-55℃。
续流二极管：软恢复特性，保证良好的EMI性能
应用领域
牵引和大功率变频传动
电力传输
DC斩波器装置
HVIGBT Modules
| VCES(V) | 产品 代数 (基板 材料) | 电路拓扑 | Ic(A) | |||||||||||
| 200 | 400 | 600 | 750 | 800 | 900 | 1000 | 1200 | 1500 | 1600 | 1800 | 2400 | |||
| 1700 | G1 (Cu) | 1 单 元 | CM800HA -34H | CM1200HA -34H | ||||||||||
| 2 单 元 | CM600DY -34H | |||||||||||||
| 斩波单元 | CM600E2Y -34H | |||||||||||||
| G3 (AlSiC) | 1 单 元 | CM1200HC -34H | CM1600HC -34H | CM1800HC -34H | CM2400HC -34H | |||||||||
| 2 单 元 | CM800DZ -34H | |||||||||||||
| G4 (Cu) | 2 单 元 | CM800DZB -34N | CM1200DB -34N | |||||||||||
| G4 (AlSiC) | 1 单 元 | CM1200HCB -34N | CM1800HC -34N | CM2400HC -34N | ||||||||||
| CM1800HCB -34N | CM2400HCB -34N | |||||||||||||
| 2 单 元 | CM1200DC -34N | |||||||||||||
| CMH1200DC -34S | ||||||||||||||
| 斩波单元 | CM1200E4C -34N | |||||||||||||
| 2500 | G1 (Cu) | 1 单 元 | CM800HA -50H | CM1200HA -50H | ||||||||||
| 2 单 元 | CM400DY -50H | |||||||||||||
| G2 (Cu) | 1 单 元 | CM800HB -50H | CM1200HB -50H | |||||||||||
| G3 (AlSiC) | 1 单 元 | CM1200HC -50H | ||||||||||||
| 3300 | G1 (Cu) | 1 单 元 | CM800HA -66H | CM1200HA -66H | ||||||||||
| 2 单 元 | CM400DY -66H | |||||||||||||
| 斩波单元 | CM800E2Z -66H | |||||||||||||
| G2 (Cu) | 1 单 元 | CM800HB -66H | CM1200HB -66H | |||||||||||
| G3 (AlSiC) | 1 单 元 | CM800HC -66H | CM1000HC | CM1200HC -66H | CM1500HC-66R | |||||||||
| -66R | ||||||||||||||
| 斩波单元 | CM800E2C -66H | |||||||||||||
| CM800E4C -66H | CM1000E4C-66R | |||||||||||||
| CM800E6C -66H | ||||||||||||||
| G4 (AlSiC) | 1 单 元 | CM400HG -66H | CM800HG -66H | CM1200HG -66H | CM1500HG -66R | |||||||||
| 4500 | G2 (Cu) | 1 单 元 | CM400HB -90H | CM600HB -90H | CM900HB -90H | |||||||||
| G3 (AlSiC) | 1 单 元 | CM800HC -90R | CM900HC -90H | CM1200HC -90R | ||||||||||
| G4 (AlSiC) | 1 单 元 | CM600HG -90H | CM900HG -90H | CM1200HG -90R | ||||||||||
| 6500 | G4 (AlSiC) | 1 单 元 | CM200HG -130H | CM400HG -130H | CM600HG -130H | CM750HG-130R | CM1000HG-130XA | |||||||
| 斩波单元 | CM400E2G -130H | |||||||||||||
| CM400E4G -130H | ||||||||||||||
