三菱IPM模块 _【第5代L系列】
2020-08-14浏览量：1476

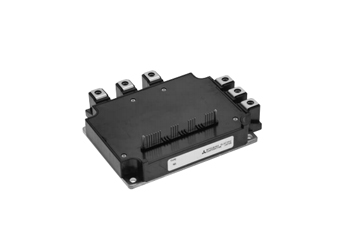

三菱IPM模块 _【第5代L系列】
性能特点
采用 CSTBTTM硅片实现低损耗
内置新的ASIC实现驱动和保护，通过控制栅极di/dt 减少EMI
IGBT硅片上集成温度传感器，过温保护更精确(145℃)
主端子有针脚型和螺丝型两种形式
电流等级：25A~600A
电压等级：600V/1200V
专门针对太阳能发电开发了多种PV-IPM
应用领域
高端通用变频器、伺服电机驱动器等

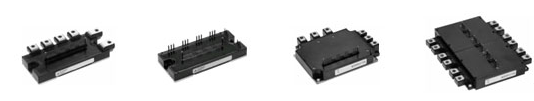

封装尺寸
A型 B型 C型 D型
133mm×66.75mm 120mm×55mm 135mm×110mm 172mm×150mm
IPM (L series)
| 电路 拓扑 | VCES(V) | Ic(A) | ||||||||
| 25 | 50 | 75 | 100 | 150 | 200 | 300 | 450 | 600 | ||
| 6单元 | 600 | PM50C LA060 | PM75C LA060 | PM100C LA060 | PM150C LA060 | PM200C LA060 | PM300C LA060 | PM450C LA060 | PM600C LA060 | |
| PM50C LB060 | PM75C LB060 | |||||||||
| 1200 | PM25C LA120 | PM50C LA120 | PM75C LA120 | PM100C LA120 | PM150C LA120 | PM200C LA120 | PM300C LA120 | PM450C LA120 | ||
| PM25C LB120 | PM50C LB120 | PM75C LB120 | ||||||||
| 7单元 | 600 | PM50R LA060 | PM75R LA060 | PM100R LA060 | PM150R LA060 | PM200R LA060 | PM300R LA060 | |||
| PM50R LB060 | PM75R LB060 | |||||||||
| 1200 | PM25R LA120 | PM50R LA120 | PM75R LA120 | PM100R LA120 | PM150R LA120 | |||||
| PM25R LB120 | PM50R LB120 | PM75R LB120 | ||||||||
