三菱IPM模块 _【PV-IPM】
三菱电机第5代智能功率模块——PV-IPM
为人类高效地利用太阳能创造条件
性能特点
采用第5代IGBT硅片(CSTBTTM)实现低损耗
低饱和压降：在结温125℃时的饱和压降仅为1.5V
超低噪声：软恢复续流二极管(FWD)；新的控制电路改善EMC和EMI性能
耐功率循环能力强(High Power Cycle)
主端子有针脚型和螺丝型两种形式
全新封装：比第4代S-DASH系列体积缩小32％
电流等级：50A，75A
电压等级：600V

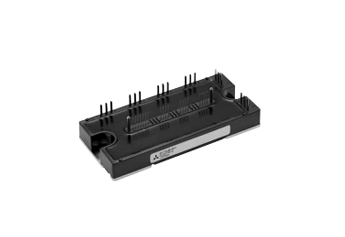

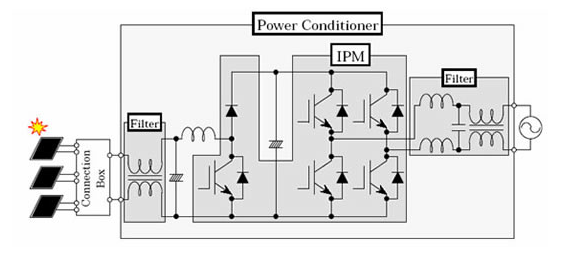

内部功能框图(举例)

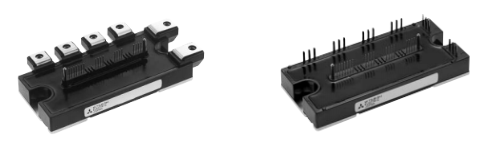

产品尺寸
封装尺寸：133mm×66.75mm 120mm×55mm
应用领域
太阳能发电性相关产品
PV-IPM选择表
| VCES(V) | Ic(A) | ||
| 电路拓扑 | 50 | 75 | |
| 600 | 4单元 | PM50B4LA060 | PM75B4LA060 |
| H桥 | PM50B4LB060 | PM75B4LB060 | |
| 5单元 | PM50B5LA060 | PM75B5LA060 | |
| H桥 + 斩波×1 | PM50B5LB060 | PM75B5LB060 | |
| 6单元 | PM50B6LA060 | PM75B6LA060 | |
| H桥 + 斩波×2 | PM50B6LB060 | PM75B6LB060 | |
