三菱IGBT模块 _【第5代NF系列】
2020-08-10浏览量：2436
三菱IGBT模块 _【第5代NF系列】
性能特点
采用低损耗CSTBTTM硅片技术
LPT结构用于1200V模块，更加适合于并联使用
额定电流定义比市场上同类产品高一个等级
外形尺寸与H系列IGBT完全兼容
内置导热性能优异的氮化铝(AlN)绝缘基层，热阻小
通过调整底板和基板间焊锡的厚度大大改善了温度循环能力ΔTc
高功率循环能力
应用领域
通用变频器，伺服驱动器，UPS，特种电源等

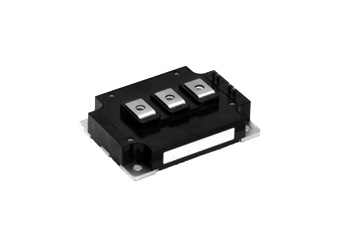

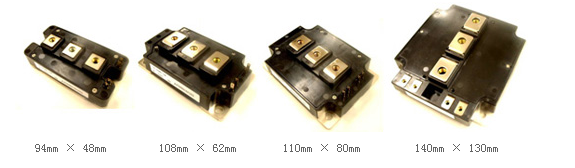

封装尺寸
IGBT Modules (NF series)
| 电 路 拓 扑 | VCES(V) | Ic (A) | |||||||
| 50A | 75A | 100A | 150A | 200A | 300A | 400A | 600A | ||
| 2 单 元 | 600V | CM150DY -12NF | CM200DY -12NF | CM300DY -12NF | CM400DY -12NF | CM600DY -12NF | |||
| 1200V | CM100DY -24NF | CM150DY -24NF | CM200DY -24NF | CM300DY -24NF | CM400DY -24NF | CM600DU -24NF | |||
| 6 单 元 | 600V | CM75TL -12NF | CM100TL -12NF | CM150TL -12NF | CM200TL -12NF | ||||
| 1200V | CM50TL -24NF | CM75TL -24NF | CM100TL -24NF | CM150TL -24NF | CM200TL -24NF | ||||
| 7 单 元 | 600V | CM75RL -12NF | CM100RL -12NF | CM150RL -12NF | CM200RL -12NF | ||||
| 1200V | CM50RL -24NF | CM75RL -24NF | CM100RL -24NF | CM150RL -24NF | CM200RL -24NF | | |||
