三菱IGBT模块 _【第5代NX系列】
2020-08-10浏览量：1982
三菱IGBT模块 _【第5代NX系列】
性能特点
采用最优化CSTBTTM硅片技术

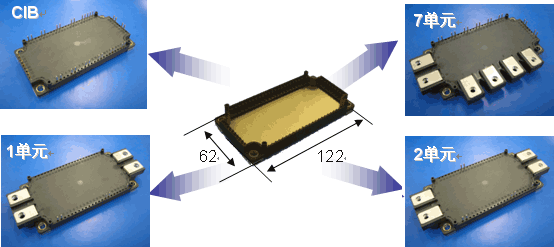

有CIB、7单元、2单元和1单元四种拓扑结构
内部集成NTC测温电阻
全系列共享同一封装平台
耐功率循环和热循环能力强
具有竞争力的性价比
有条件接受客户定制
应用领域
通用变频器等交流电动机驱动应用
IGBT Modules (NX series)
| VCES(V) | 电路 拓扑 | Ic(A) | |||||||||
| 35 | 50 | 75 | 100 | 150 | 200 | 300 | 400 | 450 | 600 | ||
| 600 | 1 单 元 | CM600HX -12A | |||||||||
| 2 单 元 | CM300DX -12A | CM400DX -12A | |||||||||
| 7 单 元 | CM100RX -12A | CM150RX -12A | CM200RX -12A | ||||||||
| CIB | CM75MX -12A | CM100MX -12A | |||||||||
| 1200 | 1 单 元 | CM400HX -24A | CM600HX -24A | ||||||||
| 2 单 元 | CM150DX -24A | CM200DX -24A | CM300DX -24A | CM450DX -24A | |||||||
| 7 单 元 | CM75RX -24A | CM100RX -24A | |||||||||
| CIB | CM35MX -24A | CM50MX -24A | CM75MX -24A | ||||||||
