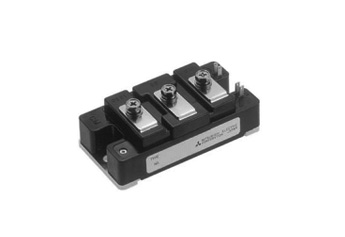

三菱IGBT模块 _【第5代NFH系列】
2020-08-10浏览量：1452
三菱IGBT模块 _【第5代NFH系列】
性能特点
采用CSTBTTM硅片技术，实现开关速度控制的最优化
饱和压降低于业界同类产品
续流二极管：超高速恢复特性，极低拖尾电流
开关频率可达60kHz
模块内部寄生电感低
应用领域
变频焊接设备等中高频开关应用
IGBT Modules (NFH series)
| 电路拓扑 | VCES(V) | Ic(A) | |||||
| 100 | 150 | 200 | 300 | 400 | 600 | ||
| 2 单 元 | 600 | CM200DU -12NFH | CM300DU -12NFH | CM400DU -12NFH | CM600DU -12NFH | ||
| 1200 | CM100DU -24NFH | CM150DU -24NFH | CM200DU -24NFH | CM300DU -24NFH | CM400DU -24NFH | CM600DU -24NFH | |
