三菱IGBT模块 _【第6/6.1代NX系列】
性能特点
采用第6代IGBT硅片技术，损耗低
二极管采用第6代LPT硅片技术，正向导通压降低
硅片结温可高达175°C
硅片运行温度最高可达150°C
内部集成NTC测温电阻

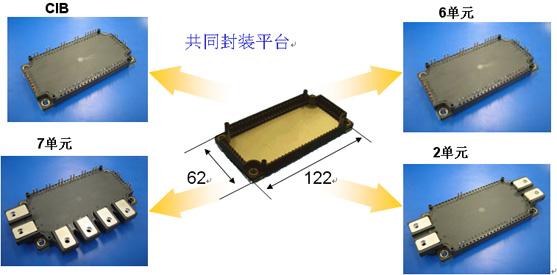

全系列共享同一封装平台
有条件接受客户定制
第6代NX系列IGBT模块产品一览(1200V)
| 电流 | NX-S | NX-M | NX-L | ||||
| Chopper | CIB | 7单元 | 6单元 | 2单元 | 2单元 | 7单元 | |
| 35 | CM35MXA-24S | ||||||
| 50 | CM50MXA-24S | ||||||
| 75 | CM75MXA-24S | CM75RX-24S | CM75TX-24S | ||||
| 100 | CM100MXA-24S | CM100RX-24S | CM100TX-24S | ||||
| 150 | CM150EXS-24S | CM150RX-24S | CM150TX-24S | CM150DX-24S | |||
| 200 | CM200EXS-24S | CM200DX-24S | CM200RXL-24S | ||||
| 300 | CM300EXS-24S | CM300DX-24S | |||||
| 450 | CM450DX-24S | ||||||
| 600 | CM600DXL-24S | ||||||
| 1000 | CM1000DXL-24S | ||||||
第6代NX系列IGBT模块产品一览(1700V)
| 电流 | NX-S | NX-M | NX-L | |||
| Chopper | CIB | 2单元 | 7单元 | 2单元 | 7单元 | |
| 75 | CM75MXA-34SA | CM75RX-34SA | ||||
| 150 | CM150DX-34SA | CM150RXL-34SA | ||||
| 200 | CM200EXS-34SA | CM200DX-34SA | ||||
| 300 | CM300DX-34SA | |||||
| 450 | CM450DXL-34SA | |||||
| 600 | CM600DXL-34SA | |||||

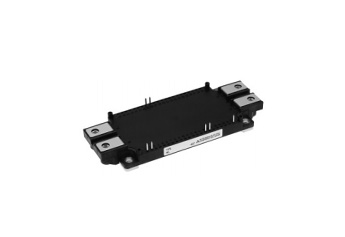

第6.1代NX系列IGBT模块
性能特点
同第六代，低损耗，且最高结温达175°C
Viso = 4000Vrms
NX-M封装模块扩展到600A电流等级
应用领域
电机驱动，光伏及风力发电，UPS及焊机电源等。
第6.1代NX系列IGBT模块产品一览(1200V)
| 额定值& 内部拓扑 | 型号 | ||
| 1200V | 7in1 | 100A | CM100RX-24S1 |
| 150A | CM150RX-24S1 | ||
| 6in1 | 100A | CM100TX-24S1 | |
| 150A | CM150TX-24S1 | ||
| 2in1 | 225A | CM225DX-24S1 | |
| 300A | CM300DX-24S1 | ||
| 450A | CM450DX-24S1 | ||
| 600A | CM600DX-24S1 | ||
