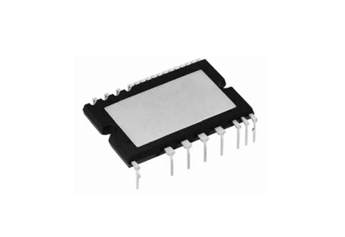

三菱IPM模块 _【第4代DIP】
第4代DIPIPMTM的性能特点
采用超低损耗的第5代平板型IGBT或CSTBTTM硅片
通过低热阻封装技术实现小型化
内置驱动电路、欠压保护和短路保护电路
高电平导通逻辑，可以直接与3V或5V单片机相连接
3种封装：超小型，小型，大型
多种管脚排列(-A, -C, -W, -S)
应用领域
洗衣机、空调、冰箱等变频家用电器，小功率工业变频器和伺服控制等
第4代超小型DIPIPMTM 第4代小型DIPIPMTM 第4代大型DIPIPMTM
38mm X 24mm X 3.5mm 52mm X 31mm X 5.6mm 79mm X 44mm X 8.2mm
DIPIPMTM (第4代)选择表
| 绝缘 | 封装大小 | VCES | Ic(A) | ||||||||||
| 耐压 | |||||||||||||
| (V) | (V) | 3 | 5 | 8 | 10 | 15 | 20 | 25 | 30 | 35 | 50 | 75 | |
| 1500 | 超小型 | 600 | PS219 Apr-61 | PS219 Apr-62 | PS219 63-4E | PS219 Apr-63 | PS219 Apr-64 | PS219 Apr-65 | PS219 Apr-97 | ||||
| 封装 | |||||||||||||
| PS219 61-4S | PS219 62-4S | PS219 63-4ES | PS219 63-4S | PS219 64-4S | PS219 65-4S | ||||||||
| PS219 61-T | PS219 62-T | PS219 63-ET | PS219 63-T | PS219 64-T | PS219 65-T | ||||||||
| PS219 61-ST | PS219 62-ST | PS219 63-ETS | PS219 63-ST | PS219 64-ST | PS219 65-ST | ||||||||
| 2500 | 小封装 | 600 | PS217 65 | PS217 67 | |||||||||
| 2500 | 大封装 | 600 | PS21A 79 | PS21A 7A | |||||||||
| 1200 | PS22A 72 | PS22A 73 | PS22A 74 | PS22A 76 | PS22A 78-E | PS22A 79 | |||||||
